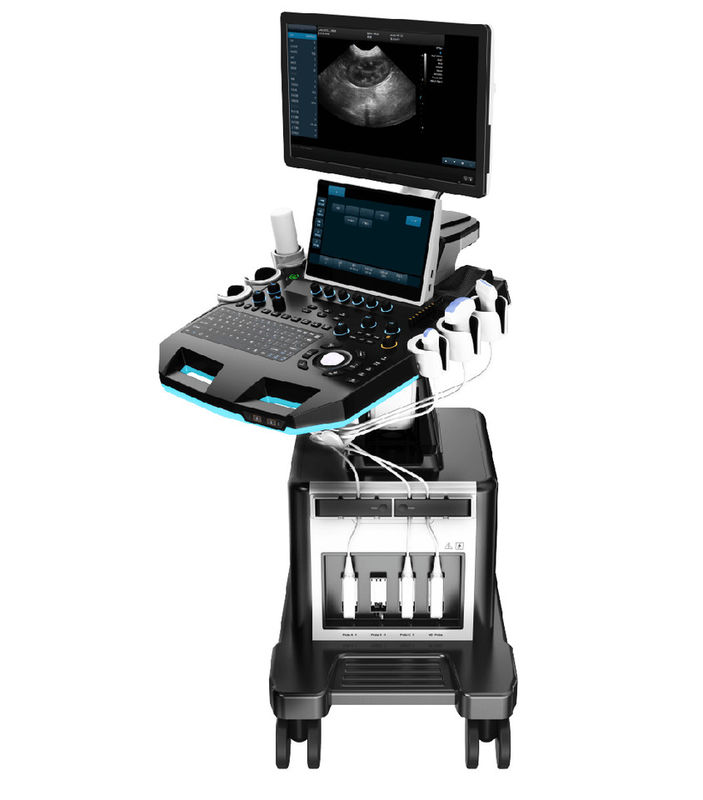

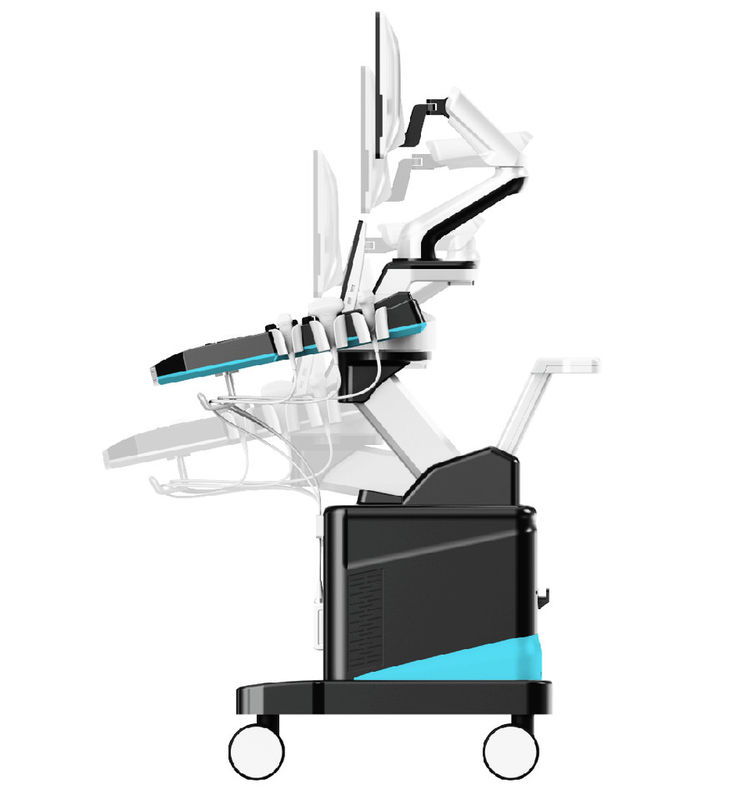

Εργονομική κονσόλα 64 φορητή κτηνιατρική μηχανή υπερήχου καναλιών για τα ζώα

2. Εφαρμογές και έκθεση

2.1 για να ικανοποιήσει τις ανάγκες εξέτασης και διαγνώσεων των οργάνων νοσοκομείων και επιστημονικής έρευνας κατοικίδιων ζώων στο χωνευτικό σύστημα, το αναπαραγωγικό σύστημα, το ουρικό σύστημα, τη φυσική εξέταση, κ.λπ.

3. Κύριες προδιαγραφές

3.1. Πλήρης ψηφιακός υπερηχητικός κεντρικός υπολογιστής Doppler χρώματος

5. Προδιαγραφή συστημάτων

5.1 όργανο ελέγχου: 21,5 ίντσα - ιατρικό LCD όργανο ελέγχου υψηλής ανάλυσης, διευθετήσιμη γωνία

οθόνη αφής 13,3 ίντσας, πολυ-αφή υποστήριξης

5.3.2D τρόπος απεικόνισης

1)Πλήρες ψηφιακό Beamformers

2)Ψηφιακή πλήρης δυναμική εστίαση, ψηφιακό μεταβλητό άνοιγμα και δυναμική αλλαγή ιχνών, κομμάτι A/D≥15

3)Λήψη του τρόπου: διαβίβαση και λήψη του καναλιού ≥1024, παράλληλη επεξεργασία πολυ-σημάτων

4)Πυκνότητα γραμμών: ≥512, ορατός και διευθετήσιμος

5)Κάτω από τον τρόπο Β, επίπεδο εστίασης number≥10, θέση εστίασης συνεχώς διευθετήσιμη

6)TGC: 8 τμήμα διευθετήσιμος

7)Κέρδος: B/M/D χωριστά διευθετήσιμος, ≥100dB

8)★Dynamic σειρά: ≥180dB

9)★Max βάθος ανίχνευσης: ≥360mm

10)Γκρίζα κλίμακα: 0-67, ορατός και διευθετήσιμος

11)Υγιής δύναμη: 1%-100%

12)Γραμμική δισδιάστατη ανεξάρτητη εκτροπή ελέγχων σειράς

13)ZoomPIP (1,5/2,0/2,5/3,0/3,5/4,0/4,5/5,0/10 φορές)

5.4. Τρόπος απεικόνισης Doppler χρώματος

1)Απεικόνιση: συμπεριλαμβανομένης της ταχύτητας, της διαφοράς ταχύτητας, της ενέργειας, της ενεργειακής επίδειξης κατεύθυνσης, κ.λπ.

2)Τρόπος επίδειξης: B/C, B/C/M, B/POWER, B/C/PW

3)Επίπεδο γραμμών density≥3

4)Κρύβοντας τεχνολογία χρώματος: χωρίς πίσω στο Β ο τρόπος μπορεί να κρύψει τον τρόπο Γ, να χρωματίσει μόνο την επίδειξη κυβερνητών ταχύτητας

5)Γραφική παράσταση ροής αίματος, σχεδιάγραμμα ροής χρώματος στην ενδοαγγειακή ταχύτητα μέτρου

5.5. Φασματική απεικόνιση Doppler

1)Επίδειξη: πλήρης οθόνη, διπλή/τρηπλή (PW μόνο)

2)Κέρδος: ≥100dB

3)Επίπεδο ταχύτητας ≥4 διευθετήσιμο

4)Ανώτατη ταχύτητα ανίχνευσης: PWD: Θετική ή αρνητική ροή αίματος velocity≥7.6m/s

CWD: ροή αίματος velocity≥20.0m/s, λ.: ≤5 χιλ. το /s (σήμα Nonnoise)

5)Μηδέν διευθετήσιμο επίπεδο ≥8 μετατόπισης

6)Τρόπος επίδειξης: Β, PW, B/PW, B/C/PW, B/CW, B/C/CW, Κ.ΛΠ.

7)Λειτουργία φακέλων φάσματος, χειρωνακτική μέτρηση

8)Έλεγχος επίδειξης: η αντιστροφή, μηά μετατόπιση, Β αναζωογονεί, επέκταση Δ, επέκταση B/D, κ.λπ.

9)Έξυπνη τεχνολογία Doppler: ελεύθερα διακόπτης μεταξύ του σε πραγματικό χρόνο τρόπου B+CFM και του σε πραγματικό χρόνο τρόπου PW

5.6.★PView ευρεία απεικόνιση τομέων (προαιρετική)

1)Η υψηλής ευκρίνειας επίδειξη, μήκος μπορεί μέχρι 50cm

2)Μπροστινή εξάλειψη υποστήριξης απεικόνισης, καμία ανάγκη στην επαν-απεικόνιση

3)Με το δισδιάστατο ευρύ τρόπο απεικόνισης άποψης και τον ευρύ τρόπο απεικόνισης άποψης χρώματος

5.7.Probe: ευρεία ζώνη με τη μετατροπή συχνότητας, την ανεξάρτητη μετατροπή συχνότητας κάτω από το Β και CFM

1)Θεμελιώδες επίπεδο συχνότητας conversion≥3

2)1.Convex έλεγχος

Θεμελιώδης συχνότητα: μετατροπή συχνότητας εννέα επιπέδων

2.0MHz/2.3MHz/2.5MHz/3.0MHz/3.5MHz/4.0MHz/4.6MHz/5.0MHz/5.4MHz,

Αρμονική συχνότητα: 4.0MHz/4.6MHz/5.0MHz, μετατροπή συχνότητας τριών επιπέδων

2. Γραμμικός έλεγχος

Θεμελιώδης συχνότητα: μετατροπή 4.0MHz/4.6MHz/5.0MHz/6.0MHz/7.0MHz/8.0MHz/9.2MHz/10.0MHz/12.0MHz/13.3MHz συχνότητας εννέα επιπέδων

Αρμονική συχνότητα: 8.0MHz/9.2MHz/10.0MHz, μετατροπή συχνότητας τριών επιπέδων

3. Συγχρονισμένος - έλεγχος σειράς

Θεμελιώδης συχνότητα: μετατροπή 1.7MHz/1.9MHz/2.1MHz/2.5MHz/3.0MHz/3.4MHz/3.8MHz/4.2MHz/5.0MHz συχνότητας εννέα επιπέδων

Αρμονική συχνότητα: 3.4MHz/3.8MHz/4.2MHz, μετατροπή συχνότητας τριών επιπέδων

4. Υψηλή συχνότητα που συγχρονίζεται - έλεγχος σειράς

Θεμελιώδης συχνότητα: μετατροπή συχνότητας οκτώ επιπέδων: 3.0MHz/3.5MHz/4MHz/5MHz/5.4MHz/6MHz/7MHz/8MHz,

Αρμονική συχνότητα: 6MHz/7MHz/8MHz, μετατροπή συχνότητας τριών επιπέδων

5.8 μικροϋπολογιστής-κυρτός έλεγχος

Θεμελιώδης συχνότητα: μετατροπή συχνότητας οκτώ επιπέδων

3.0MHz/3.5MHz/4.0MHz/5.0MHz/5.4MHz/6.0MHz/7.0MHz/8.0MHz

Αρμονική συχνότητα: 6.0MHz/7.0MHz/8.0MHz, μετατροπή συχνότητας τριών επιπέδων

5.9 τεχνικές απαιτήσεις για τον ηλεκτρονικό κυρτό έλεγχο:

Συχνότητα: 2.0-5.4 MHZ, πλευρικό ψήφισμα: ≤2 (depth≤80), ≤3mm (80<depth≤130)

αξονικό ψήφισμα: ≤1 (depth≤80), ≤1mm (80<depth≤130)

νεκρή ζώνη: ≤3mm Γεωμετρική ακρίβεια θέσης: : ≤5% κατά μήκος: ≤5%

ανίχνευση depth≧240 χιλ.

5.10 τεχνικές απαιτήσεις για τον ηλεκτρονικό γραμμικό έλεγχο

Συχνότητα: 4.0-13.3MHz, πλευρικό ψήφισμα: ≤1 (depth≤40), αξονικό ψήφισμα: ≤0.5 (深度 ≤50), νεκρή ζώνη: ≤3mm, γεωμετρική ακρίβεια θέσης: : ≤4% κατά μήκος: ≤2%

ανίχνευση depth≧100 χιλ.

6 μέτρηση/ανάλυση και εκθέσεις

6.1 γενική μέτρηση: απόσταση, περιοχή, έλλειψη, διαγώνια γραμμή, γωνία, αναλογία απόστασης, όγκος, όγκος (έλλειψη), αναλογία περιοχής, διάμετρος, κοινή γωνία.

6.2 ειδικευμένη μέτρηση

1)Καρδιακός: Αυτόματος φάκελος φάσματος, LV, κύρια πνευμονική διάμετρος αρτηριών, RVEDd, RVEDs, LVM, LAV, ωρ., MVF, AO, AR, LVOT, TVF, Pulmonic βαλβίδα, πνευμονική φλέβα, rv, εμβρυϊκός ήχος καρδιών Doppler, LVET, LVM, LVMI, AV

2)Αγγειακός: καρωτιδικό intima (IMT), αναλογία στένωσης μήκους, αναλογία στένωσης περιοχής, IMT (πίσω τοίχος), IMT (μπροστινός τοίχος)

3)★OB: Canine: GSD, CRL, HD, BD Αιλουροειδής: BD, HD Χοίροι: HLA, SLA

Βοοειδής: CRL, BTD, ΟΦΘΑΛΜΌΣ Πρόβειος: SCRL Άλογο: GSD (Χ), ESD (Β)

4) Ουρική μέτρηση: Τα προστατικά, υπόλοιπα ούρα, αριστερό νεφρό, σωστό νεφρό, άφησαν τον επινεφρίδιο αδένα, σωστός επινεφρίδιος αδένας, αριστερό testis, σωστό testis, αριστερή δημιουργική κύστη, σωστή δημιουργική κύστη.

5)μέτρηση κοιλιών: συκώτι, κοινός ηπατικός αγωγός, διάμετρος της πυίδας φλέβας, χοληδόχος κύστη, κοινό bile-duct, πάγκρεας, σπλήνα, αορτική διάμετρος κοιλιών, νεφρό.

6)Organella.
